开放式科研环境

用 MATLAB 完全掌控 你的实验

利影科技全系列型号均可提供基于 MATLAB 的开放式可编程环境。从发射波形定义、采集序列编排,到信号处理与图像重建,用户可深度参与系统设置的每一个环节。零经验用户一周内可上手。

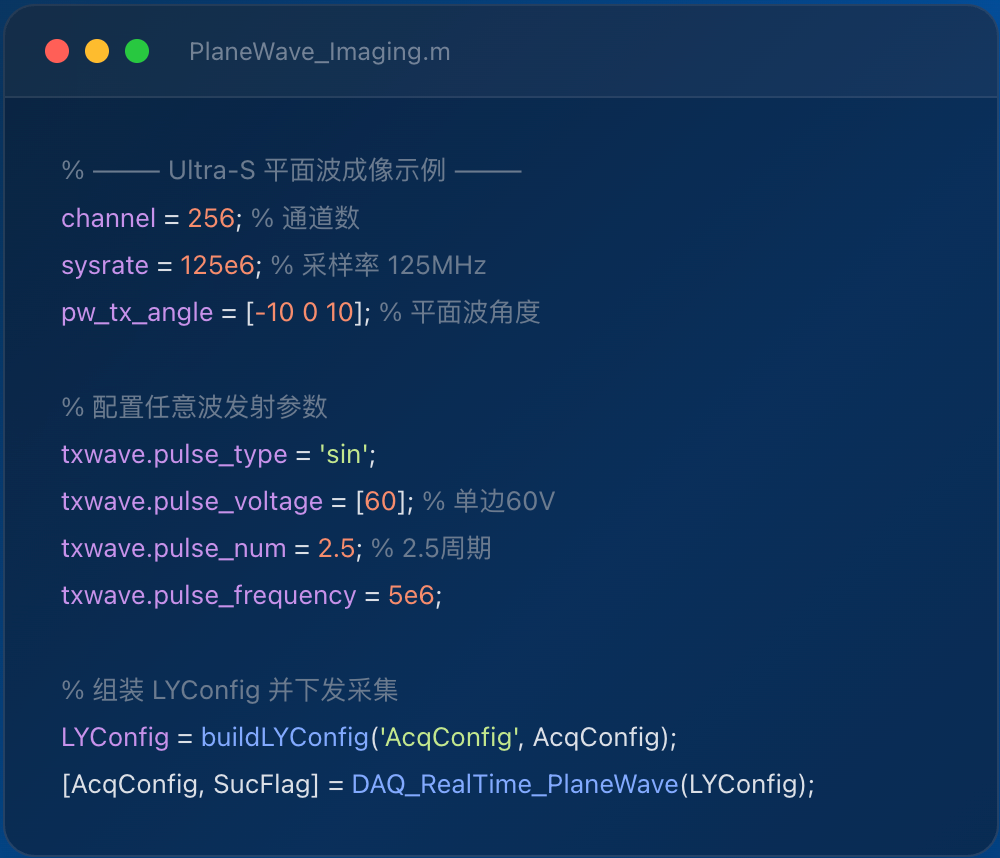

科研环境 MATLAB 代码示例

四层架构:从你的研究代码到硬件通道

Ultra-S / Ultra-fUS / Ultra-Thera / Ultra-X 的 MATLAB 编程环境采用清晰的分层设计。上层全参数开放,底层实时内核保障;每一层都可以独立替换、扩展或自定义 -- 这就是“开放”的真正含义。

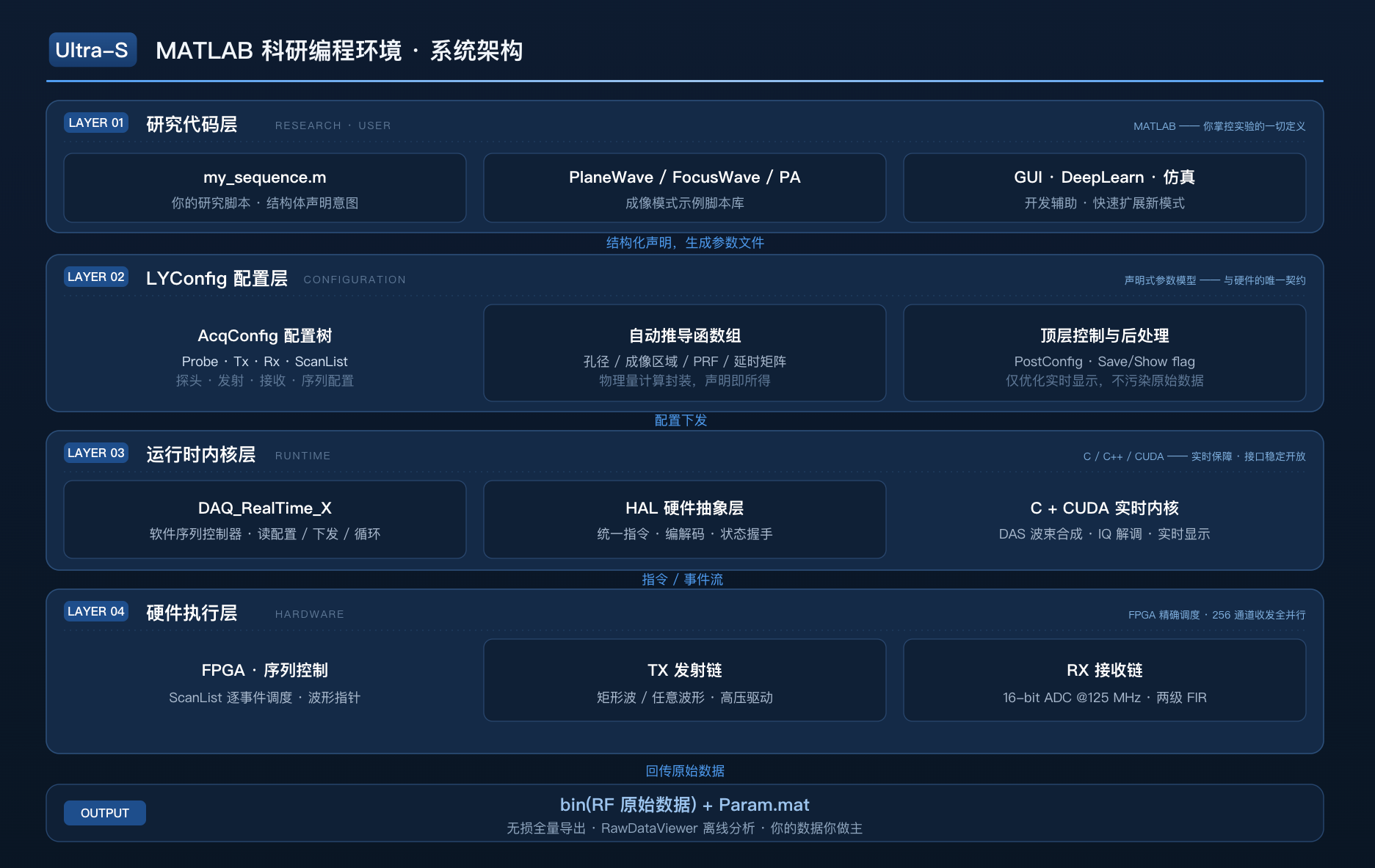

四层架构示意图

平台六大核心能力

从发射波形的精细控制到原始数据的完整导出,为工程、技术、科学用户提供了自主控制的关键能力。(不同型号略有差别)

任意波发射与变迹控制

支持逐通道独立定义发射波形与幅度调节,支持矩形波(三/五电平)与任意波(正弦、Chirp、自定义),灵活控制发射信号,满足复杂波束设计与科研实验需求。

  • 单边电压 ±1.5V ~ ±100V(矩形波)
  • 任意波最高 ±90V,支持时空加窗
  • 9 种内置窗函数 + 自定义模式(rect_user / linear_user)自由设置波形
  • 支持任意波发射时逐通道幅度调节

多模态成像序列

内置聚焦波、平面波、扩散波发射与光声成像等多种常见模态控制脚本模板,支持线阵、凸阵、相控阵、面阵与 RCA 等各类探头。

  • 聚焦波:支持单焦点/多焦点发射
  • 平面波:多角度复合超快成像
  • 扩散波:大视场快速扫描
  • 跨模态:同步光声/超声层析成像

自定义信号处理链路

两级 FIR 滤波器与降采样参数可编程,模拟前端 LNA/PGA/LPF/ATGC 自主可控。

  • LNA:15~21dB,步进 3dB
  • PGA:18~27dB,步进 3dB
  • FIR:65+64 抽头,支持多种滤波
  • 降采样:1~16 倍

原始数据完整导出

原始 ADC / RF 信号可同步存储,不限制分析路径。

  • .bin 格式文件,直接加载到 MATLAB 解析,支持 Python 环境解析
  • 自定义采集参数
  • 支持满速传输状态下不间断存储,直至硬盘存满
  • 存储数据过程中可同步重建并显示图像

声学成像与干预一体化操控

相控功率发射平台覆盖从 LIFU 到 HIFU 的功率需求,且可与成像平台同步

  • 成像与功率超声高精度同步控制
  • 治疗过程中实时监测组织功能响应
  • 覆盖神经调控、药物递送、组织消融等场景需求
  • 助力诊疗一体化闭环研究

外部设备同步触发

内控/外控触发模式,支持与其他设备精密联动。多路复用支持收发同路或不同路。

  • 内触发:自主循环发射接收
  • 外触发:从机模式,硬件电平触发
  • 触发输出:主控其他设备
  • MUX 序列:最多一分五次切换/事件

LYConfig:一个对象掌控全部参数

LYConfig 是利影在 MATLAB 开发环境的核心配置对象,它将探头参数、发射参数、接收参数和后处理参数组织为结构化的 MATLAB struct,用户只需调整相关脚本字段。

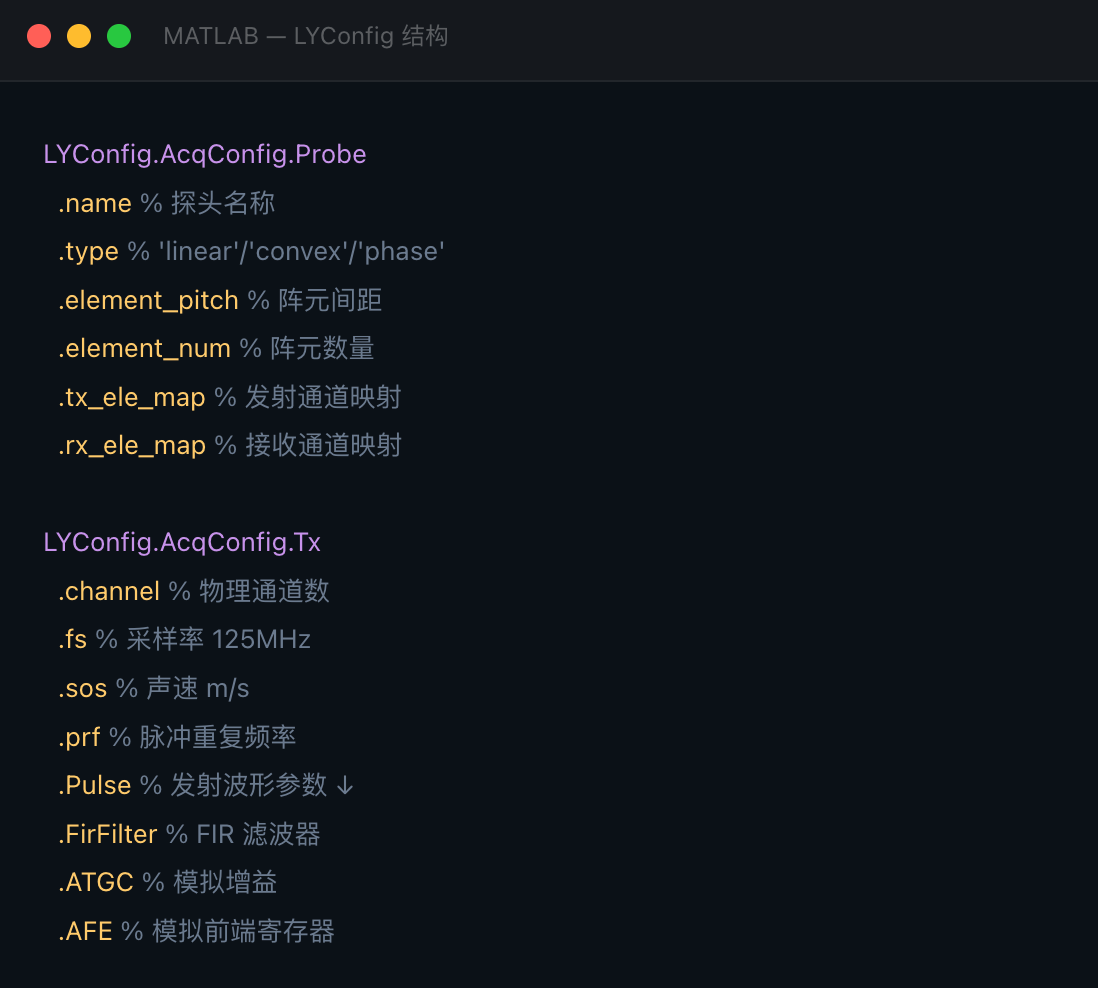

LYConfig 结构代码示例

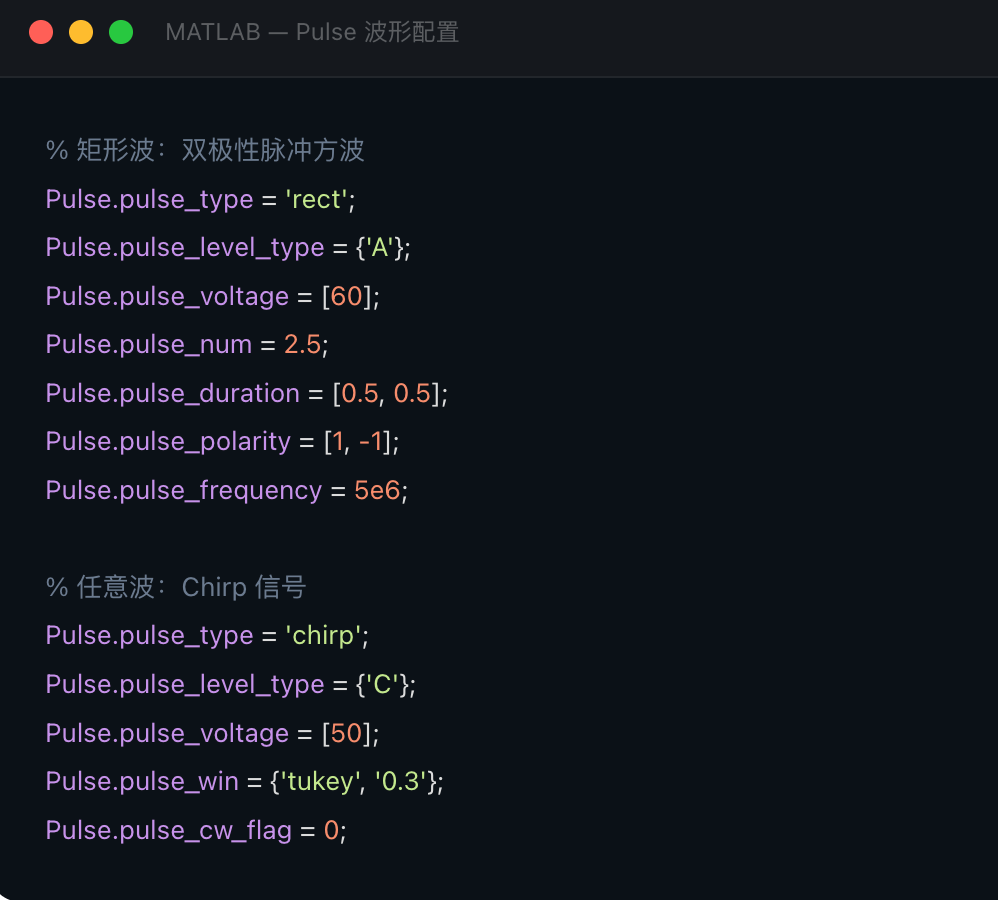

Pulse 波形配置代码示例

从矩形波到任意波:发射波形可编程

Ultra-S 机器衍生型号(Ultra-fUS、Ultra-Thera、Ultra-X)支持两大类发射波形,覆盖从常规成像到前沿检测的全部需求。每种波形条件下,各通道的频率、极性、延时、周期数、占空比、电压均可独立调节。(详见用户编程手册)

波形类型英文名称pulse_type 标识电压范围电平支持典型应用
矩形波Rectangular'rect'±1.5V ~ ±100V三电平 (A/B/D) · 五电平 (AB)常规 B 模式、M 模式、高频成像
自定义矩形波Custom Rectangular'rect_user'±1.5V ~ ±100V逐通道自定义脉宽发射变迹、科研定制
正弦波Sine'sin'±0V ~ ±90VC 电平连续波、多普勒、谐波成像
Chirp 编码Chirp'chirp'±0V ~ ±90VC 电平编码激励、轴向分辨率提升
自定义任意波Custom Arbitrary'linear_user'±0V ~ ±90V逐通道自定义电压无损检测、特殊波形实验

四步开始你的实验

从探头配置到数据采集,自主设置的工作流清晰高效。参考脚本模板,修改参数,即可开展您的实验。

1

配置探头

在 Probe_para 中定义探头参数,或加载预设探头配置

2

设置发射、接收与采集

配置波形参数与信号处理链路

3

组装并下发

用 buildLYConfig 组装并下发参数,调用采集函数执行

4

采集与导出

实时成像并保存原始数据到 .bin 格式文件

Scripts 架构:即用模板 + 可扩展模块

MATLAB SDK 提供清晰的脚本目录。每种成像模式都有独立文件夹,内含线阵、凸阵、相控阵等探头类型的子目录。您可以直接运行示例脚本,也可以在此基础上开发自己的算法。

聚焦波 · FocusWave

聚焦波成像脚本,支持线阵、凸阵、相控阵

  • 原始通道数据采集
  • 实时图像显示
  • 数据回放与重建

平面波 · PlaneWave

平面波成像脚本,支持线阵、凸阵、RCA 行列寻址探头

  • 多角度复合超快成像
  • RF 数据后处理
  • 支持超分辨率血流成

扩散波 · DivergingWave

扩散波成像脚本,支持线阵与相控阵探头

  • 大视场快速扫描
  • 原始数据采集与回放

光声成像 · PA

光声成像脚本,需配合激光器使用

  • PACT 光声层析成像
  • 通道数据采集与回放
  • 多波长功能与分子成像

超声仿真 · Simulation

超声仿真脚本,无需硬件即可理解原理和选择参数

  • 波束形态仿真
  • 参数优化预演
  • 教学与培训

可视化操作界面

图形化操作界面,支持聚焦波和平面波的数据采集与实时成像

  • 可视化参数调节
  • 实时成像显示

详细编程文档,快速上手指南

两份官方手册涵盖从入门到精通的全部内容。入门手册帮助你快速开始第一个实验,编程手册提供完整的 API 参数定义与代码示例。

📎

用户入门手册 V1.2

快速上手指南:环境说明、探头连接、基本概念(聚焦波/平面波/扩散波)、扫查采集流程、数据解析与成像、发射波形配置、多路复用、文件夹结构说明。

下载 PDF ↓
📘

用户编程手册 V1.2

欢迎联系我们,获取详细编程手册。

完整 API 参考:Scripts 架构详解、LYConfig 参数体系全字段定义、Pulse 发射波形配置、FirFilter 信号处理链路、ATGC/AFE 模拟前端、触发模式、Pinmap 引脚映射、完整代码示例。

尚未上传
⚠️

机型适配说明

本页所述 MATLAB 编程环境及配套文档基于 Ultra-S 及其衍生型号(Ultra-fUS,Ultra-Thera,Ultra-X) 编写。虽然编程框架与 LYConfig 参数体系在各机型间保持一致,但部分硬件参数(通道数、采样率、电压范围、电平支持等)可能因产品型号不同而存在差异。其他机型(如 Ultra-R、Ultra-HP)的具体参数请以对应产品手册为准,或在选购前 联系我们的技术团队 确认适配情况。
