成像能力
软件支持三种核心成像模式,覆盖从常规解剖结构成像到功能分子影像的完整需求。模式切换一键完成,无需重新配置硬件或重新编译脚本。所有模式共享统一的图像参数调节面板与数据管理流程。

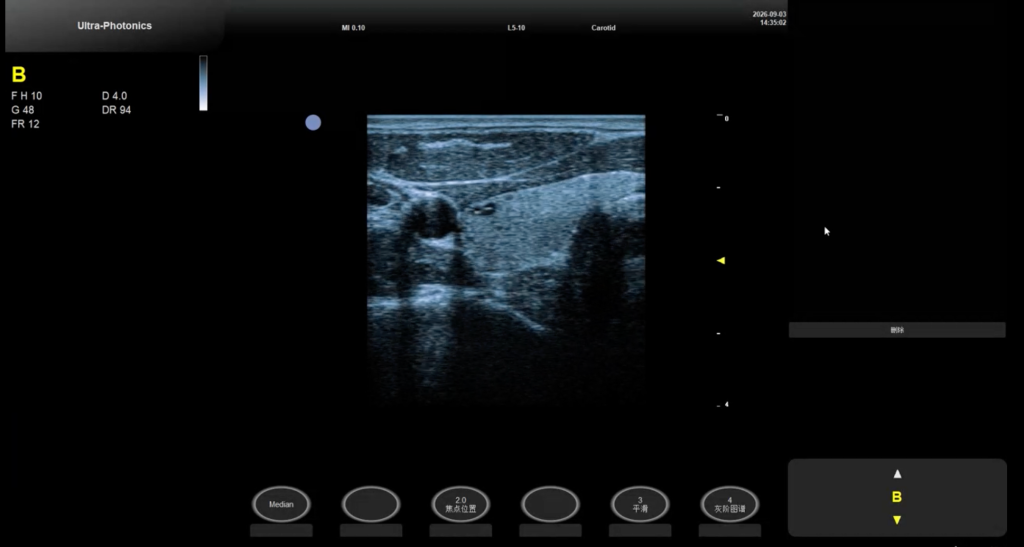

B 模式 — 二维灰阶超声成像
实时二维灰阶超声成像,支持多频率发射(Low / Median / High)与多级动态范围调节,提供高分辨率解剖结构可视化。适用于组织形态学观察、器官轮廓辨识与病灶定位等常规成像需求。
成像过程中可实时调节增益、TGC 时间增益补偿、深度范围等核心参数。冻结后进入电影回放模式,支持逐帧定位与距离测量。
- 多频率发射选择(Low / Median / High)
- 实时增益与 TGC 时间增益补偿
- 动态范围、线密度、灰阶图谱可调
- 可与 PACT 模式同屏叠加显示

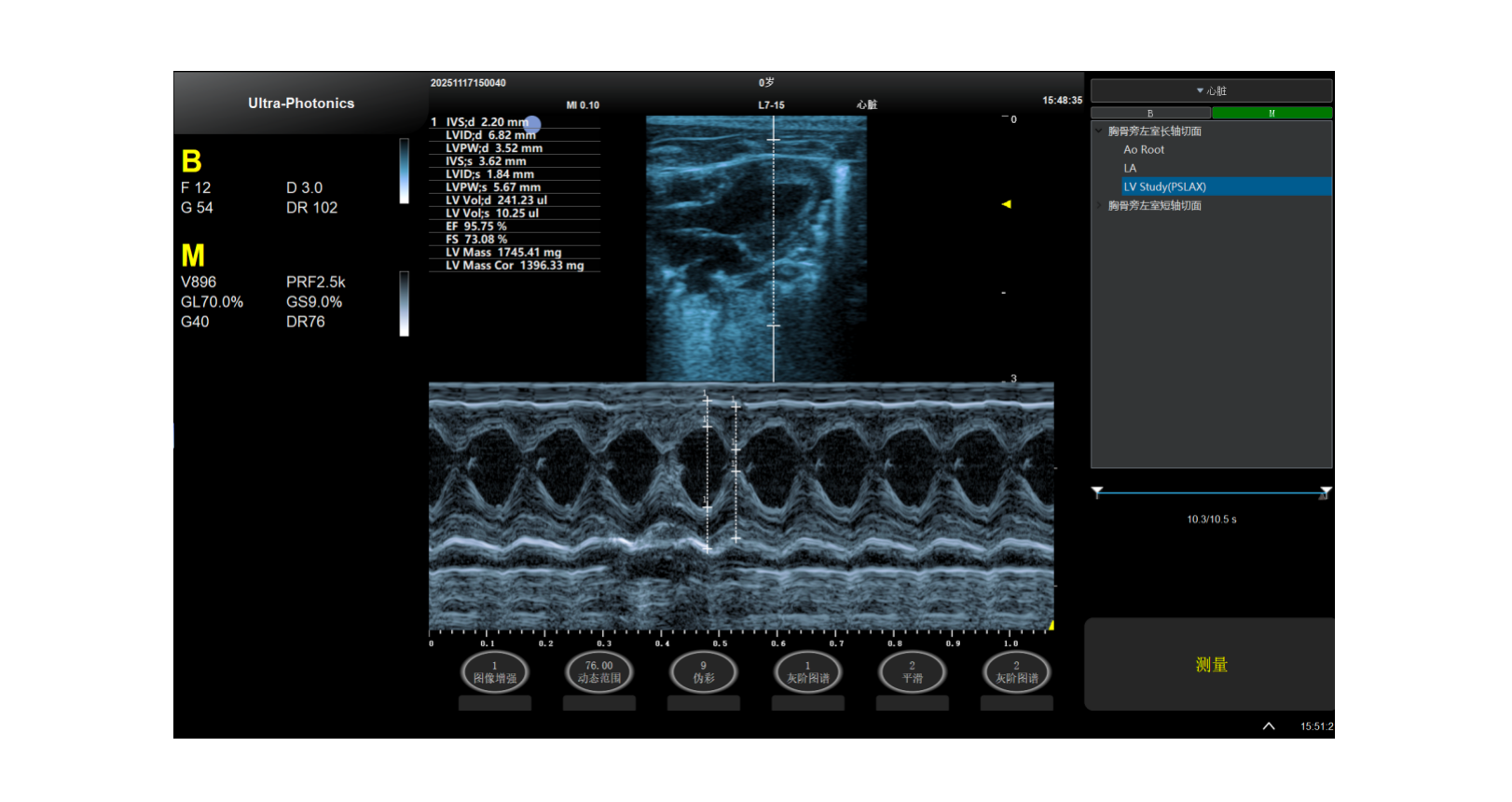

M 模式 — 一维时间-运动曲线
沿用户指定的任意声束线记录组织运动随时间变化的曲线。具有极高的时间分辨率,适用于血管搏动评估、心功能分析、瓣膜运动观察等需要捕获快速动态过程的场景。
在 B 模式定位图上交互式选择 M 线位置,下方实时显示时间-运动曲线。冻结后支持 MMDistance 距离测量,可量化运动幅度与时间间隔。
- 交互式 M 线定位,B 模式参考图引导
- 高时间分辨率动态记录
- MMDistance 测量工具

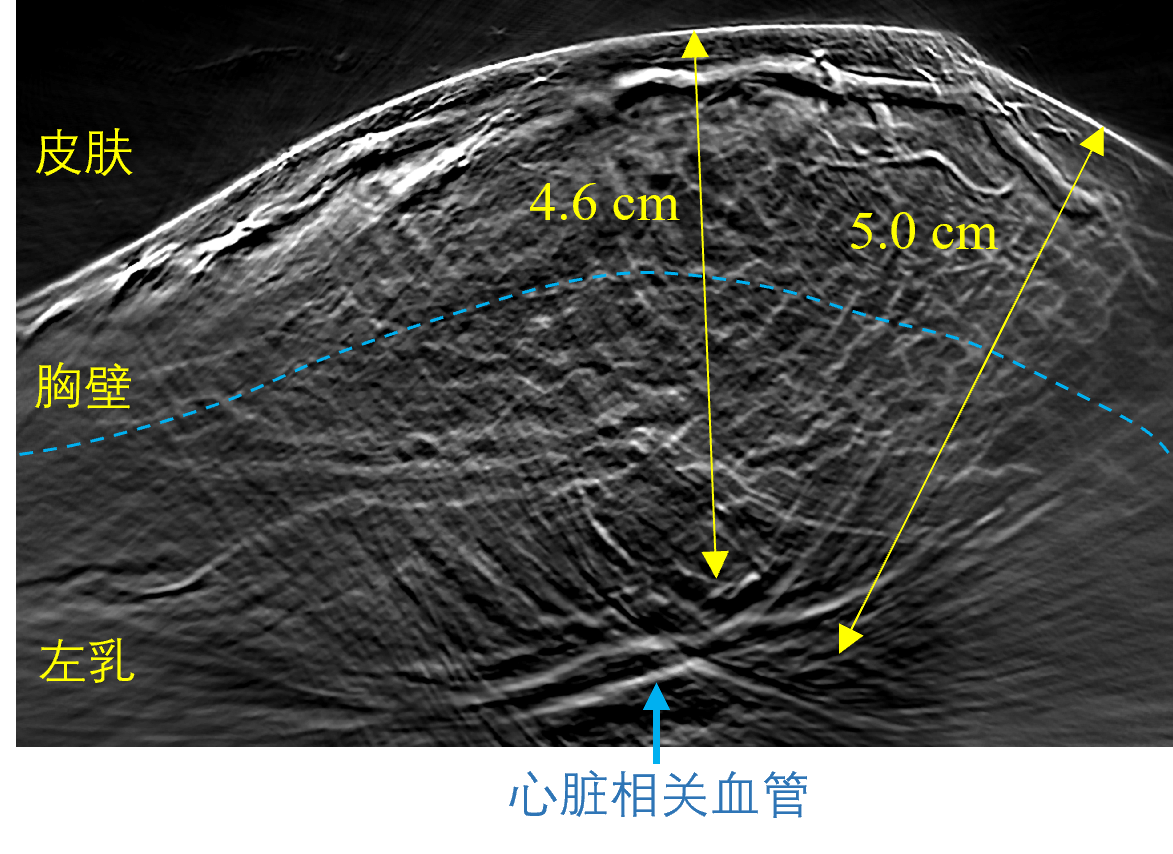

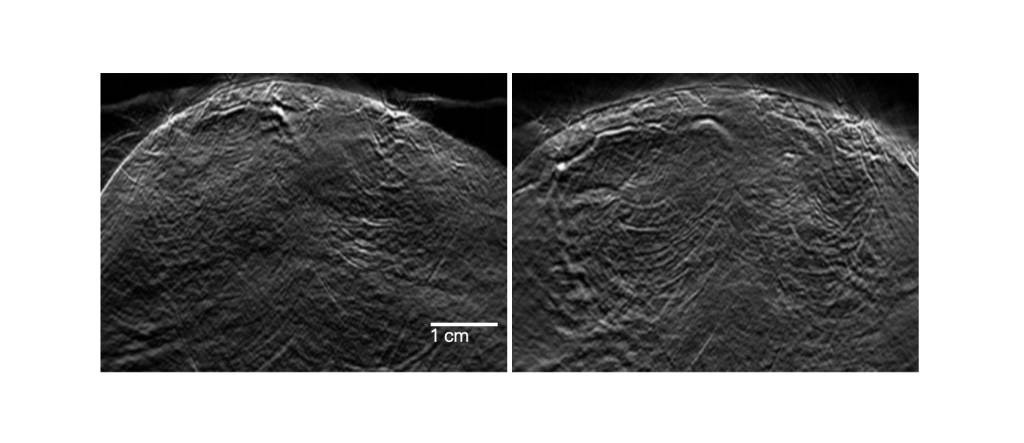

PACT 模式 — 光声成像
基于光声效应的功能与分子成像模式,可获取组织血氧饱和度、血红蛋白浓度等功能信息。需配合光声激发光源与光声探头使用。
支持与 B 模式同屏叠加或并排显示,实现解剖结构 + 功能信息的双模态融合可视化。用户可独立调节光声图像的色板、增益与动态范围,实现解剖结构与功能信息的双模态融合显示。
- B 模式 + PACT 双模态融合显示
- 独立光声图像参数调节
- 血氧/血红蛋白功能成像
图像参数与控制
所有成像参数均可在实时成像过程中即时调节,所见即所得。操作方式与主流临床超声诊断设备一致,PI 无需额外学习即可快速上手。参数调节面板布局遵循临床超声操作逻辑,降低跨平台迁移成本。
基础成像参数
- 增益:实时可调
- 线密度:可调节扫描线数量
- 深度范围:按探头与成像需求设定
- 发射频率:Low / Median / High 三档
显示与图像处理
- 灰阶图谱:多套可选
- 伪彩映射:多套色板可选
- 动态范围:多级可调
- TGC:8 段独立滑杆补偿
- SRI 斑点抑制:多级可调
- 帧相关 / 空间平滑:降噪处理
采集与存储
- 单帧保存(Save):冻结图像的 BMP 格式存储
- 电影存储(P1):多帧序列保存
- RF 数据导出:原始通道数据 .bin / .h5
- CSV 报告导出:受试者信息 + 测量结果
- 备份与恢复:U 盘备份 / 系统恢复
工作流与测量
参照临床超声诊断设备的标准操作流程设计,从受试者注册到报告导出形成完整闭环。冻结后的电影回放与测量工具让数据解读不再依赖外部软件。
操作流程
完整工作流涵盖六个步骤:受试者信息注册(ID、姓名、年龄、MRN)→ 选择适配探头与成像模式 → 实时成像并调节参数,确定合适的成像切面 → Freeze 冻结后进入电影回放,逐帧定位关键图像 → 在冻结图像上执行距离测量或应用测量包 → 单帧/多帧保存、CSV 报告导出与数据备份。
测量工具
提供基础通用测量与应用专用测量包两类工具。B 模式下支持两点距离测量;M 模式下支持 MMDistance 测量。应用测量包当前覆盖心脏测量场景(主动脉弓、胸骨旁左室长轴/短轴等标准切面),测量结果实时显示并支持导出至 CSV 报告。
RF 原始数据与开放性
可视化软件不仅提供便捷的即用体验,更保留了科研平台的核心价值——原始数据的完整可访问性。所有采集数据均支持 RF 原始通道数据导出,不锁定数据格式,不限制后续分析路径。
RF 原始数据导出
支持自定义采集帧数与 PRF(脉冲重复频率),导出完整原始通道数据。数据以 .bin 格式存储,可在 MATLAB、Python 等科研计算环境中进行自定义波束合成、高级信号处理与算法验证。
机型适配说明
本页所述软件基于 Ultra-fUS 系列产品编写。其他机型的具体适配情况请以对应产品手册为准,或在选购前 [联系我们的技术团队](#) 确认。
