驱动程序
提供 Windows10 环境下的设备驱动程序。 支持 PCIe DMA 高速数据传输，提供 C/C++ API 供用户二次开发。 驱动程序支持多卡管理与同步触发配置。
Ultra-DAQ Capabilities
Ultra-DAQ 系列产品核心能力

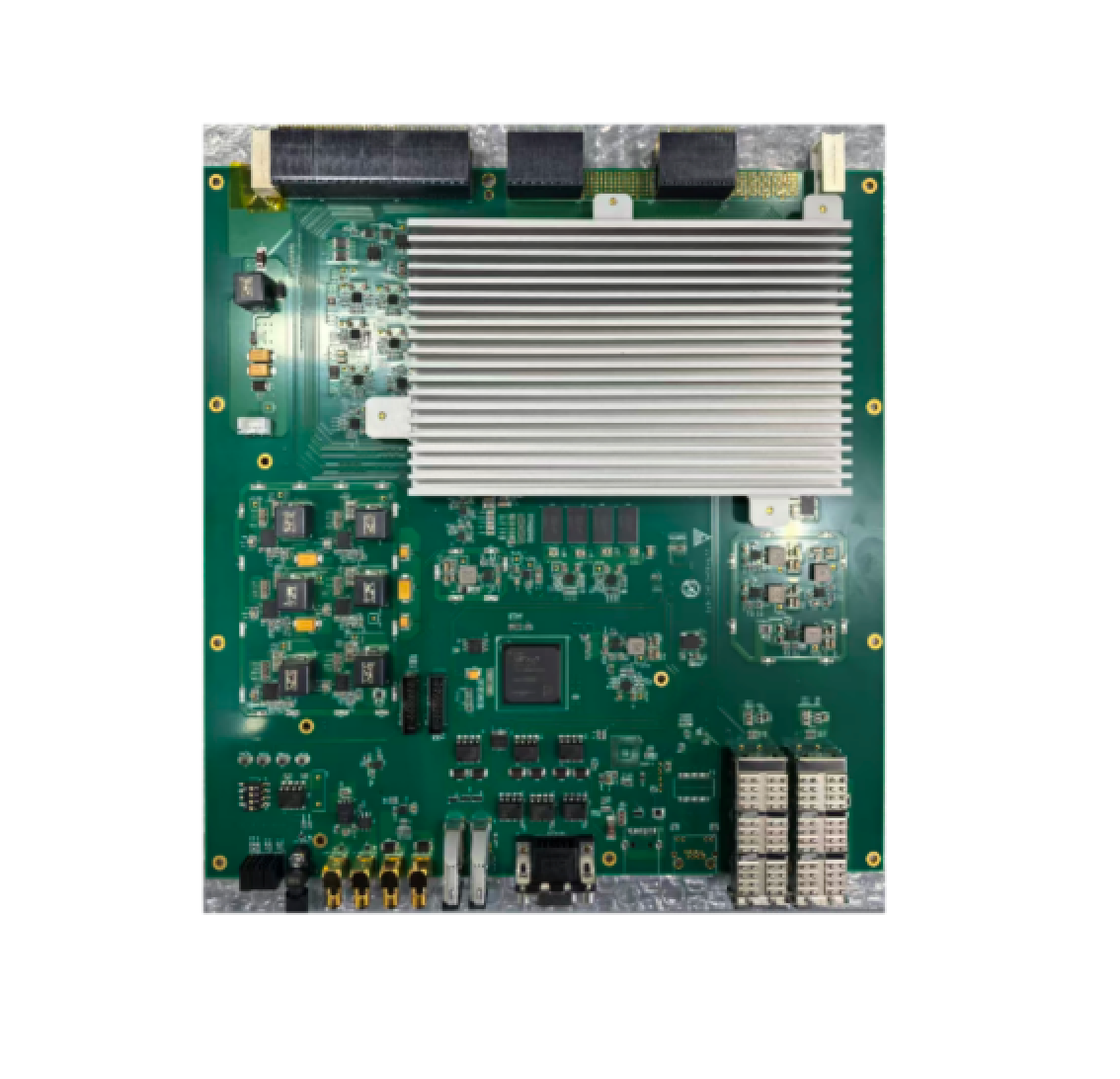

利影 Ultra-DAQ™ 系列高速多通道数据采集卡是面向超声成像、光声成像及其他多通道并行信号采集应用推出的高性能数据采集模块。该产品专为科研级超声/光声成像系统设计，支持 128 或 256 通道同步采集，最高采样率达 80 MSPS，通过 PCIe 3.0 ×8 高速总线与工作站连接，实现超高帧率连续成像与原始数据实时传输。
Ultra-DAQ 系列也可作为独立产品对外销售，为高校、科研院所及企业提供构建定制化超声/光声成像系统的核心采集硬件。
- 01多通道同步采集
128 或 256 通道可选，所有通道完全同步采集，支持多卡级联扩展。每通道独立信号调理链路，确保通道间一致性与低串扰。
- 02高速高分辨率采样
最高 80 MSPS 采样率，12 bit @ 80MHz / 14 bit @ 其他采样率，接收频段 0.25–35 MHz，兼顾速度与精度。
- 03超快连续采集
连续帧率 > 10,000 fps，满足超快超声成像极高时间分辨率要求。PCIe 3.0 ×8 实时传输至工作站内存或 SSD。
- 04可编程模拟前端
6 档抗混叠滤波器（10/15/20/30/35/50 MHz），输入阻抗 50–1500 Ω 可编程，最大增益 54 dB，适配不同探头与场景。
- 05低噪声设计
噪声系数 1.5 – 3.0 dB，精心设计的模拟前端与数字隔离有效抑制电源噪声与数字串扰。
- 06高速数据传输
PCIe 3.0 × 8 接口，理论带宽 ~8 GB/s，支持 DMA 直接内存访问，降低 CPU 占用确保采集与处理并行。
Receive Specifications
采集规格参数
| 接收通道数 | 256 通道 / 128 通道（可选） |
|---|---|
| 最高采样率 | 80 MSPS |
| 分辨率 | 12 bit @ 80 MHz；14 bit @ 其他采样率 |
| 接收信号频率范围 | 25 KHz – 35 MHz |
| 连续采集帧率 | > 10,000 fps |
| 通道同步性 | 全通道同步采集 |
Analog Front-End
模拟前端
| 可编程抗混叠滤波器 | 10 / 15 / 20 / 30 / 35 / 50 MHz（6 档可选） |
|---|---|
| 最大增益 | 54 dB（多级可调） |
| 输入阻抗 | 50 Ω – 1500 Ω（可编程） |
| 噪声系数 | 1.5 dB – 3.0 dB |
Data Interface
数据传输接口
| 主机接口 | PCIe 3.0 × 8 |
|---|---|
| 传输模式 | DMA（直接内存访问） |
| 连接器类型 | 标准 PCIe 卡槽 |
Physical & Electrical
物理与电气参数
| 外形尺寸 | 标准 PCIe 全高卡（具体尺寸以产品实物为准） |
|---|---|
| 供电方式 | PCIe 插槽供电（+12 V / +3.3 V） |
| 散热方式 | 被动散热（散热片）或主动散热（具体以配置为准） |
| 工作温度 | 0 – 50 °C |
| 存储温度 | -20 – 70 °C |
| 工作湿度 | 10% – 90%，无凝露 |
SDK & Data Interfaces
软件与数据接口
SDK 与 API
提供 C/C++ SDK，包含设备初始化、参数配置（采样率、增益、滤波器、阻抗等）、数据采集启停、原始数据读取等核心 API。 支持基于 MATLAB 的数据读取接口，方便科研用户进行数据后处理与算法开发。 提供示例代码（Example Code），覆盖基本采集、多卡同步、参数扫描等典型使用场景。
数据格式
原始通道数据以二进制格式输出，数据包包含通道编号、采样时间戳等元信息。 支持用户自定义扩展存储的数据标识。
触发与同步
支持内部触发、外部触发（SMA / 排针接口）及软件触发。 支持触发输出，用于与其他设备（如激光器、信号发生器）同步。
Applications
应用场景
Ultra-DAQ 作为核心采集硬件，覆盖从超声成像到工业检测的多场景需求。
超声成像系统开发
配合发射模块与换能器阵列，构建 B 模式、多普勒、弹性成像、超快成像等定制化超声成像系统。
光声成像系统开发
配合脉冲激光器与超声换能器阵列，实现光声信号精确捕获，支持三维光声断层重建。
工业无损检测
支持 128/256 阵元 FMC 全矩阵捕获与 TFM 全聚焦成像，可编程滤波器适配工业超声探头。
科研定制采集
适用于一切需要 128/256 通道、高频、高速同步信号采集的科研场景，如阵列声学传感器、声发射监测等。
