产品展示1

Ultra-R 系列产品核心能力

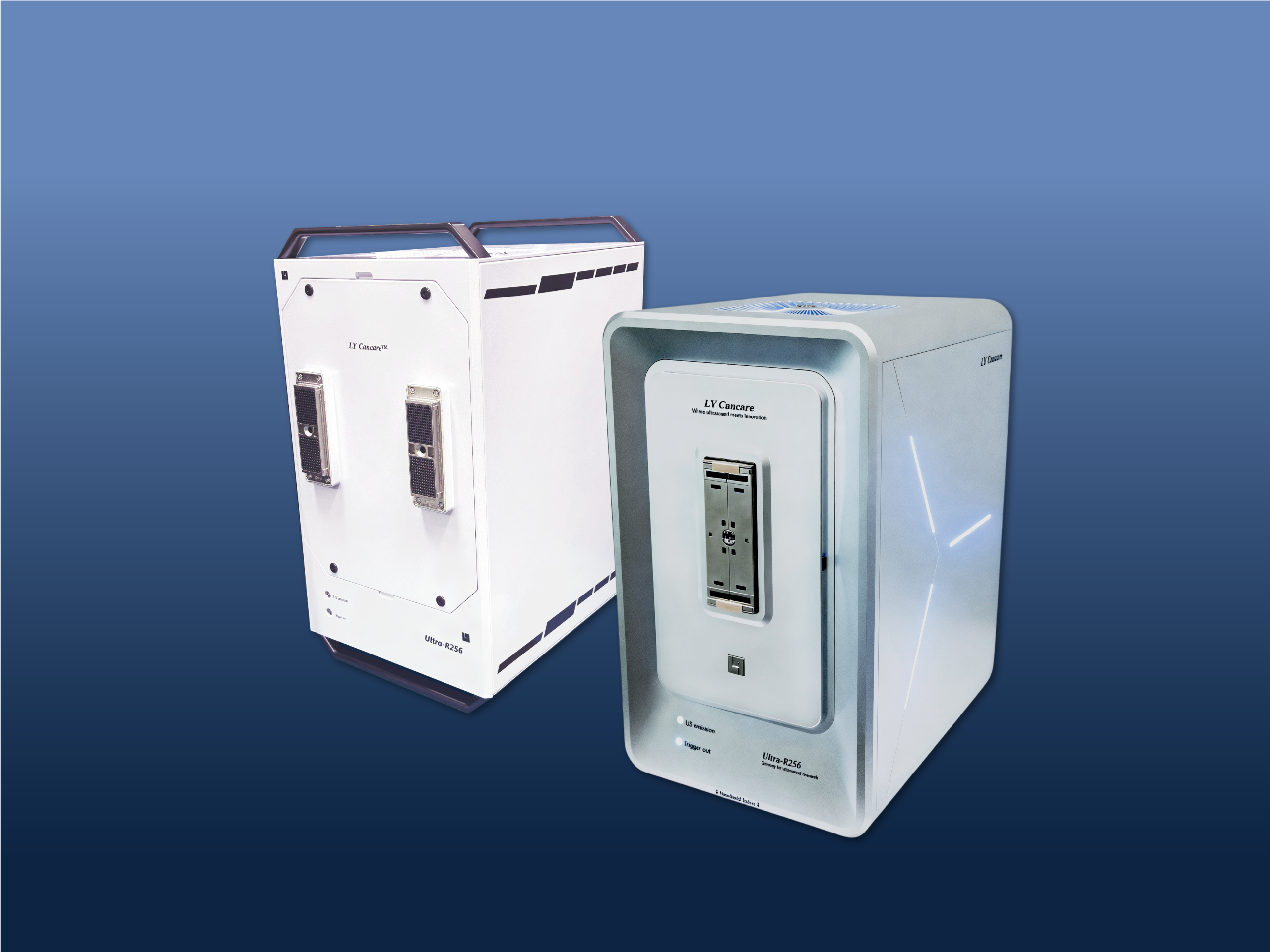

利影科技 Ultra-R™ 系列高通量成像与功率超声兼容研究平台,基于创新的软波束合成架构开发,为科研人员和工程开发者提供一个兼具开放性、灵活性与高性能的超声开发平台,可广泛应用于超声成像、超声治疗以及多种前沿研究领域。

Ultra-R 系列超声科研平台提供对原始超声数据的直接访问和发射通道的自主定义。同时,在开放底层数据和系统控制自由度的基础上,仍能够实现实时超声成像,并同步提供功率超声调控和干预能力。

除了生物医学成像研究外,该系统在神经调控、药物递送、无损检测(NDT/NDE)以及科研教学等领域也具备应用便捷性。

  1. 01
    开放式科研超声平台

    采用开放的软件架构并提供编程脚本案例,支持多模态声学成像、超声治疗及相关算法的自主开发与验证。

  2. 02
    超高速平面波成像

    支持平面波发射和实时成像,满足高速动态分析及功能成像研究需求。

  3. 03
    高功率发射

    提供高功率超声发射能力(增配外置电源后),支持聚焦超声(FUS)治疗、神经调控、血脑屏障开启(BBBO)及其他超声治疗研究应用。

  4. 04
    高速原始数据采集

    高达 10,000 帧/秒的连续成像与采集帧率。

  5. 05
    高速数据传输

    支持原始 ADC 与 RF 数据高速传输至上位机,为实时处理、大规模数据存储及离线分析提供保障。

  6. 06
    科研开发环境

    提供基于 MATLAB 的脚本开发环境,支持用户自定义成像、收发控制及 GUI 开发。

  7. 07
    支持快速适配定制探头

    支持多种探头接口及定制换能器快速接入,满足新型超声传感器及实验系统开发需求。

发射规格参数

信号发射通道128 或 256 通道
发射频率范围0.25 至 25 MHz
时间延迟分辨率4.2 ns
可编程脉冲发生器峰峰值10 至 190 Vpp
驱动方式三电平
每一通道可独立编程参数中心频率、脉冲占空比、极性、延迟等
平均电功率输出0 - 2 W/通道(增配外置电源后)
调制波形可发射低频调制波形
脉冲长度可达 ms 级长度

采集规格参数

信号接收通道128 或 256通道
最高采样率80 MHz
接收信号频率范围0.25 至 30 MHz
分辨率12 - 14 bit
可编程抗混叠模拟滤波器10/15/20/30/35/50 MHz
连续成像与采集帧率高达 10,000 fps
最大增益54 dB
输入阻抗50/100/200/400 Ω
通道串扰-50 dB
连续数据传输速率高达 4 GB/s(256 通道)

外部接口

可编程 SMA 接口不少于 4 个,可配置为触发输入或触发输出
主时钟输入/输出支持多系统级联
数据传输接口经高速光口传输至工作站
探头接口可快速更换,支持多分复用和低噪前置放大电路板
并行波束合成高速并行化波束合成与图像重建,保存数据同时显示图像
后处理算法配备临床级超声图像后处理算法,可在线调节参数

探头适配器

每套 Ultra-R 设备标配一套通用探头转接板,并可支持在数分钟内完成探头转接板切换。 支持个性化探头转接板定制开发。

R 260 1

DLM260

260-pin

兼容 260 针阵列探头,各插头支持128通道信号并行收发。

R408 1

DLP408

408-pin

匹配 408 针超声探头。单插头支持256通道信号并行收发。

R SMB 1

SMB

Coaxial

标准 SMB 同轴接口,连接单通道换能器、水听器及自定义超声传感器。

R 多分 1

多分复用转接版

可支持定制

支持 128 转 512 多路复用。

成像脚本

内置控制脚本示例覆盖多种超声探头及典型科研应用。每个脚本包含信号发射控制、数据采集控制、TGC 控制、图像重建及显示控制,并提供实验操作流程文档。所有脚本支持自由修改、扩展或二次开发。

多聚焦区域线扫描成像实时成像
单角度平面波成像实时成像
多角度平面波成像实时成像
多角度平面波空间复合成像实时成像
宽波束空间复合成像实时成像
彩色血流成像实时成像
频谱多普勒离线成像分析
剪切波弹性成像实时成像
扩散波成像实时成像
超分辨微血管成像科研用户开源
超快功率多普勒成像科研用户开源
超高帧率数据连续采集与存储Advanced

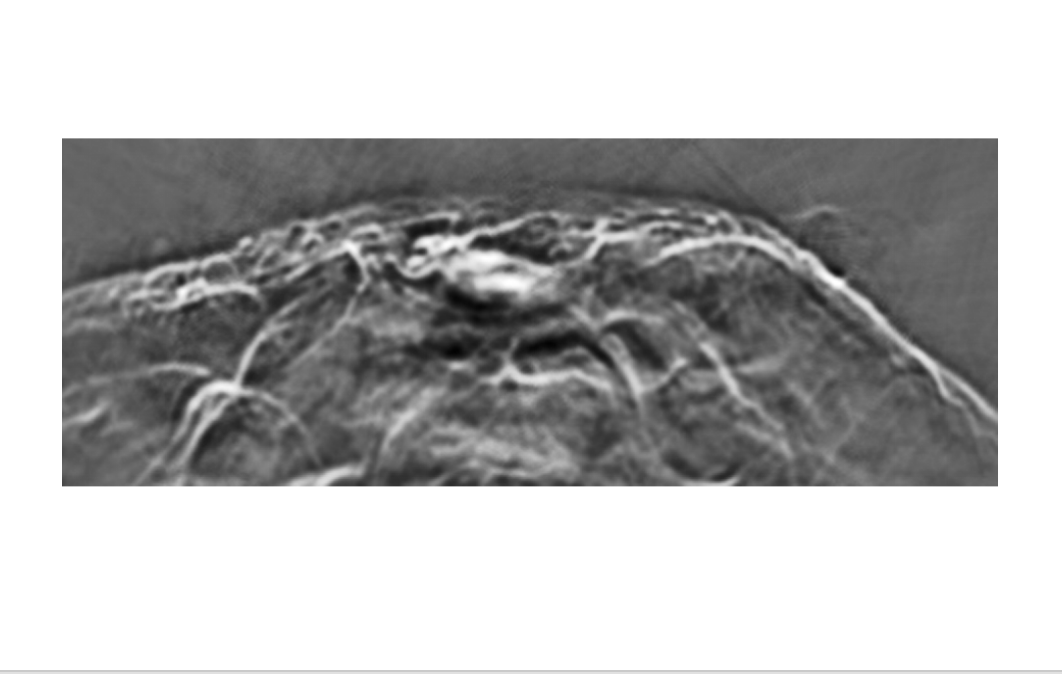

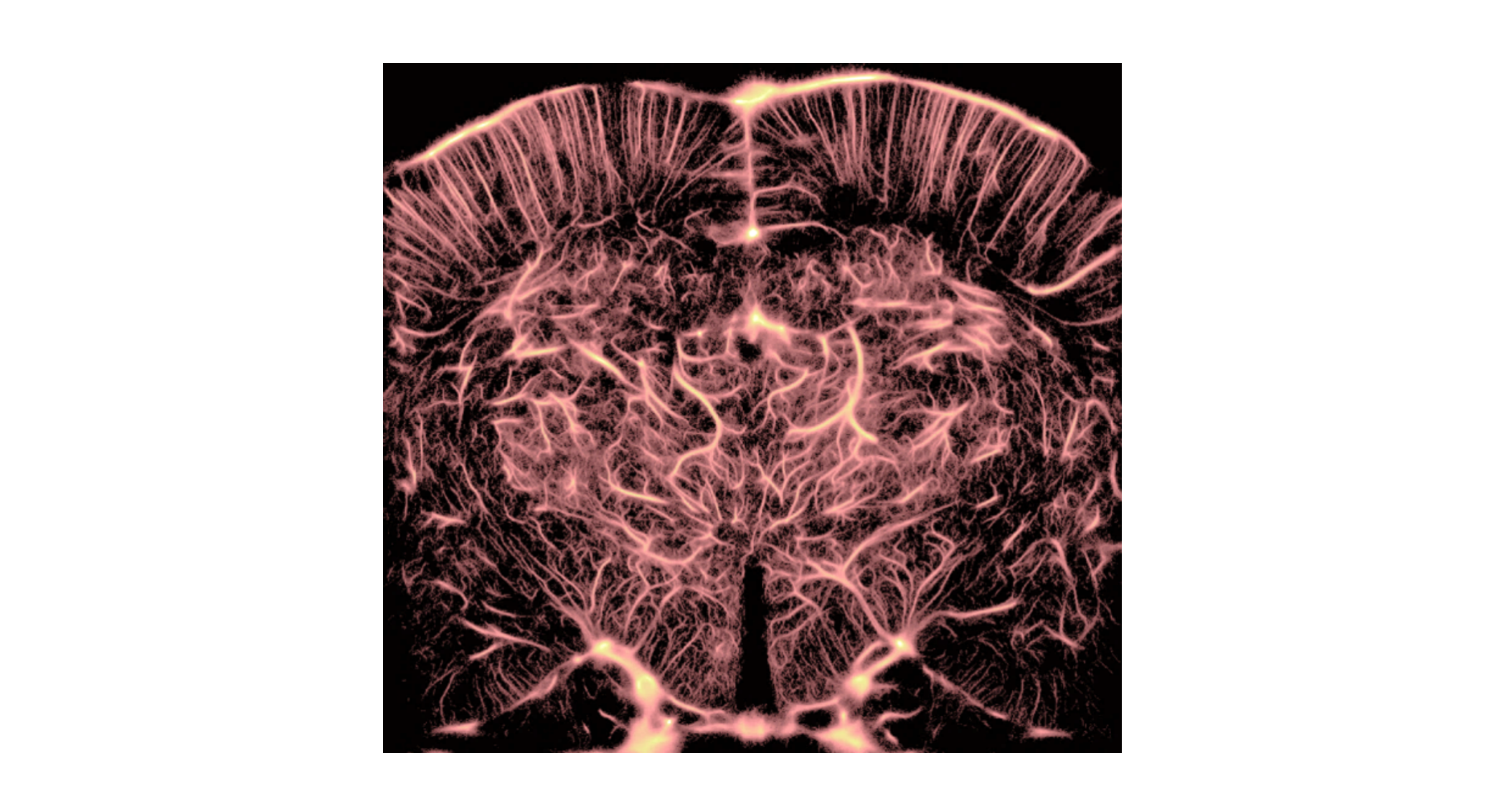

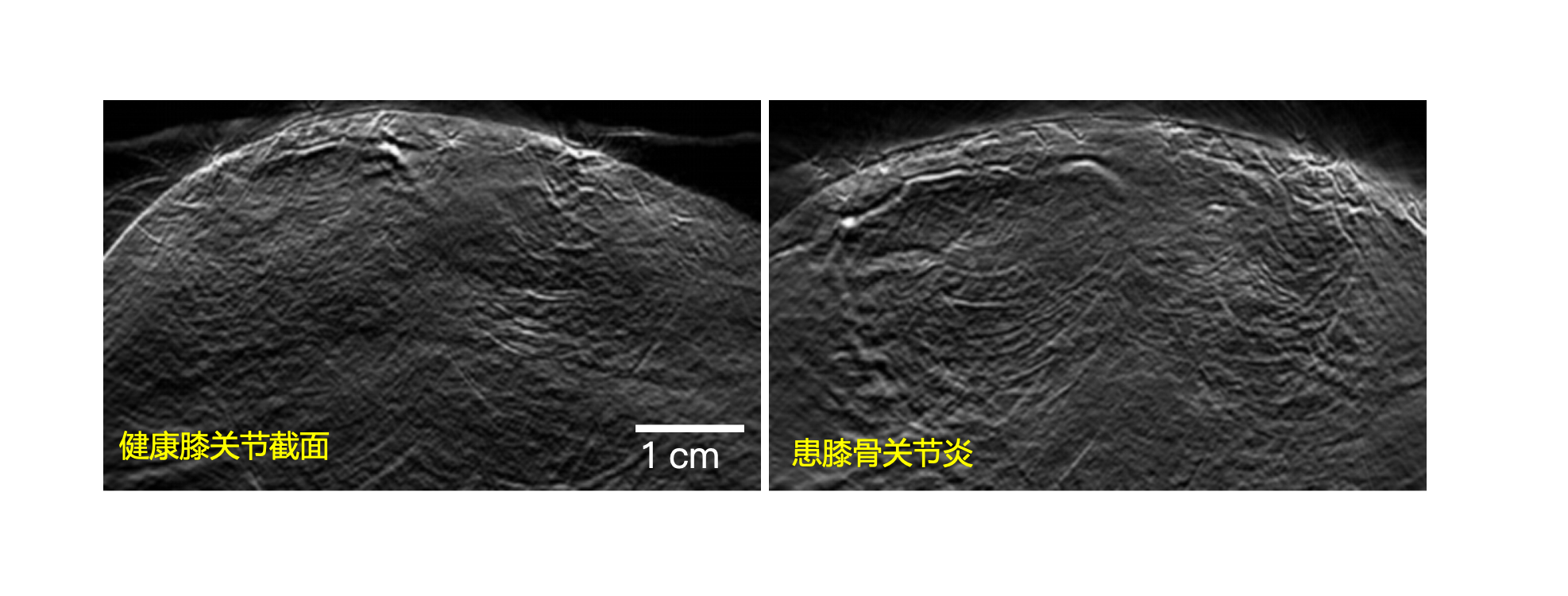

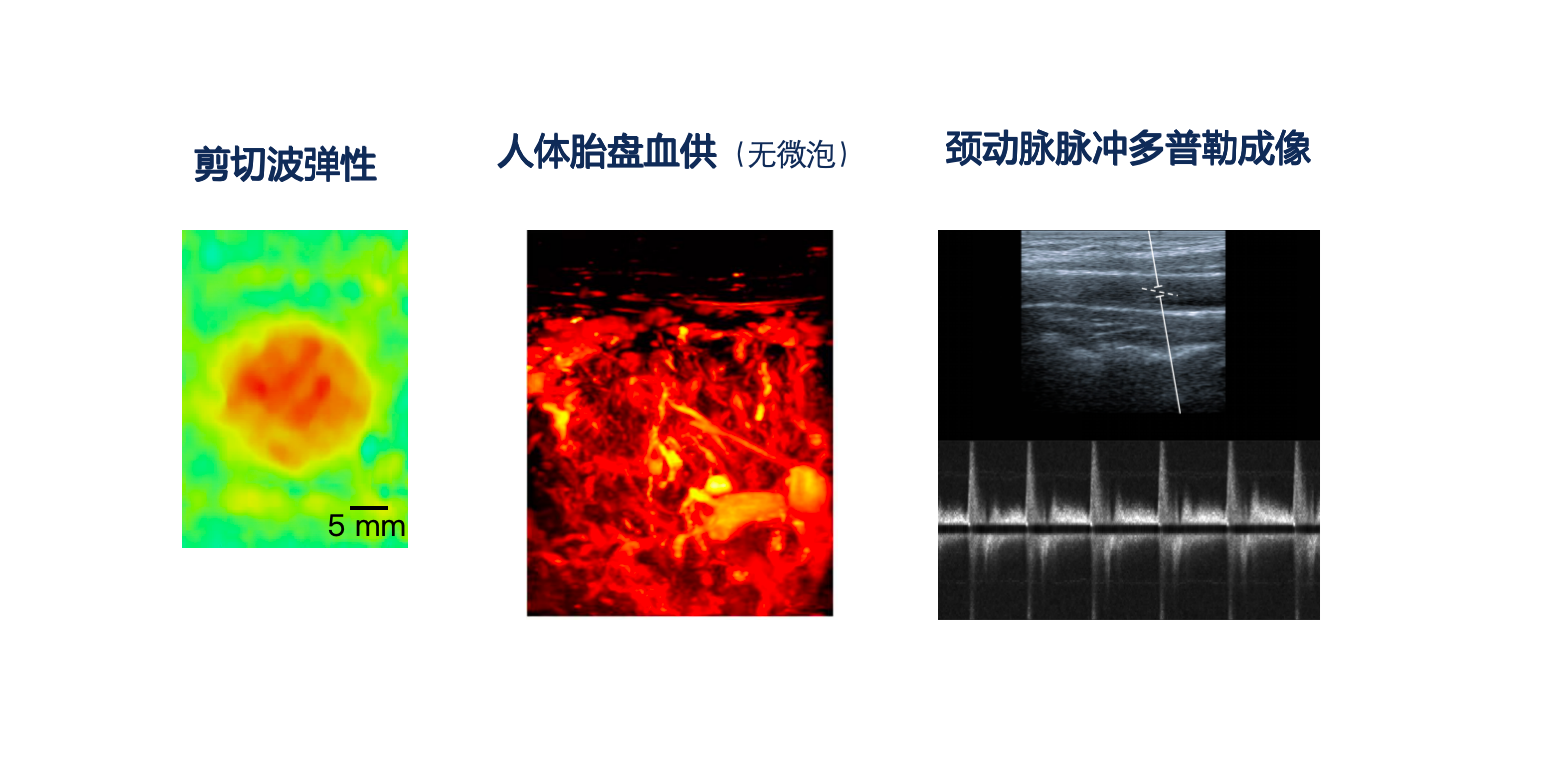

成像图例

应用场景

Ultra-R 兼具成像与功率超声能力,一个平台覆盖从多模态成像到超声治疗的跨场景研究。

平面波

多模态声学成像

支持超声 B 模式、脉冲多普勒、超快多普勒、超声定位显微成像(ULM)、剪切波弹性成像、超声层析成像,以及光声成像等多种模态。

B-modePWULMUSCTPAI
聚焦 copy

聚焦超声治疗

支持中低强度功率超声调控与干预研究,同一平台覆盖成像监测与功率发射,支持神经调控与药物递送等研究。

LIFUtFUSBBBO
教学

教育与科研教学

开放式平台与仿真脚本,便于声学成像原理的演示与测试分析,适合高等教育与科研培训。

TeachingSimulationMatlab

产品文档

从产品介绍、操作指南到开发资料,帮助您系统了解 Ultra-R 系列产品,快速完成设备上手与项目开展。欢迎联系我们,获取详细产品文档。

普通文档系统手册与用户说明普通文档Matlab GUI 用户手册普通文档Matlab 编程脚本用户手册普通文档C++ SDK 信号收发设置说明书
